Διάταξη:

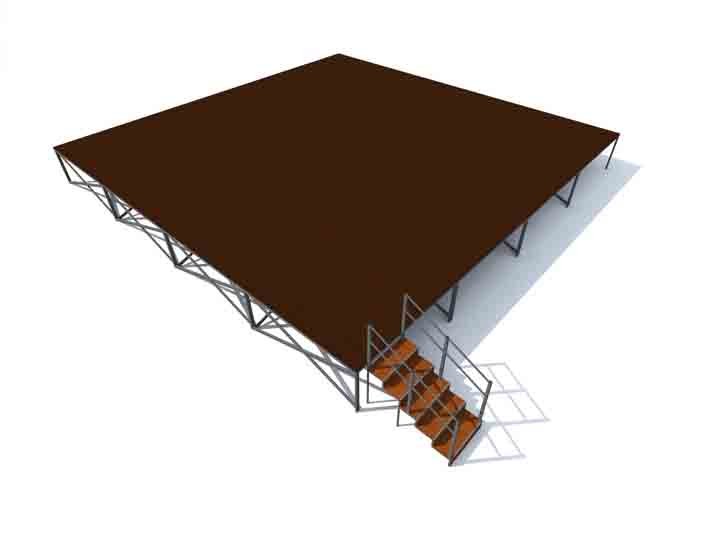

Η εξέδρα αποτελείται από δεκαέξι (16) ανεξάρτητα όμοια πλαίσια διαστάσεων 2,5 Χ 2,5 Χ 1 μέτρο ύψος και μία σκάλα ανάβασης. Τα πλαίσια όταν τοποθετούνται δίπλα δίπλα δημιουργούν μια εξέδρα 10 Χ 10 μέτρα και ύψος 1 μέτρο.

Το κάθε πλαίσιο αποτελείται από 3 αποσπόμενα μέρη ώστε να είναι εύκολη η συναρμολόγηση / αποσυναρμολόγηση και η αποθήκευση της εξέδρα.

Τεχνική περιγραφή επιμέρους στοιχείων:

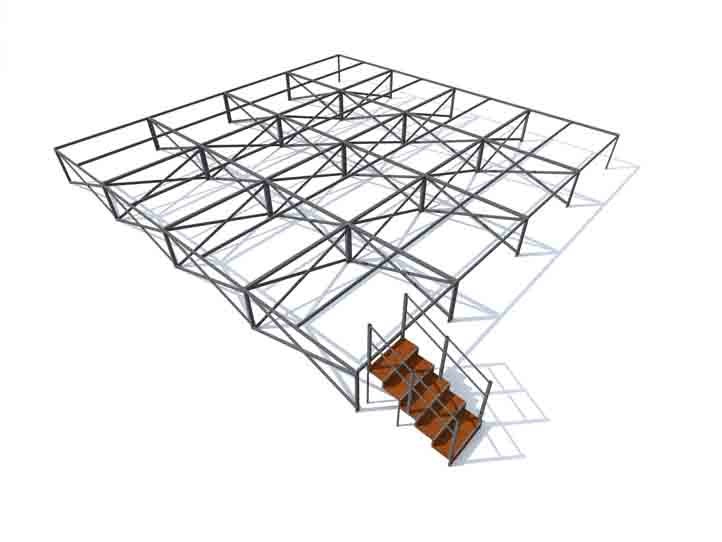

Το κάθε πλαίσιο αποτελείται από πέντε κοιλοδοκούς 30 Χ 60 Χ 3mmπου δημιουργούν ένα πλαίσιο 2,5 Χ 2,5 μέτρα με την πέμπτη κοιλοδοκό να χωρίζει το πλαίσιο και να αποτελεί στήριγμα για δύο πλακάζ θαλάσσης (σημύδα) διαστάσεων 250 Χ 125 Χ 2 εκατοστά με αντιλισθητική επιφάνεια (αφροκάρ) που δημιουργούν το πάτωμα της εξέδρας.

Το πλαίσιο με ειδικούς συνδέσμους εδράζει πάνω σε τέσσερα πόδια από κοιλοδοκό 30 Χ 60 Χ 3mm, τα ποδιά μεταξύ τους ενώνονται με αντιανέμιους κοιλοδοκούς 30 Χ 60 Χ 3mmσε δύο κατευθύνσεις έτσι ώστε να ασφαλίζετε το κάθε πλαίσιο άλλα και ολόκληρη  η εξέδρα από ταλαντώσεις και μετατοπίσεις. Καθώς ενώνεται το ένα πλαίσιο με το επόμενο οι κάθετοι αντιανέμιοι συνδυάζονται μεταξύ δύο διαφορετικών πλαισίων.

Τα ποδιά διαφορετικών πλαισίων που ακουμπάνε μεταξύ τους βιδώνονται και ασφαλίζονται μεταξύ τους με γαλβανισμένες βίδες. Στο κάτω μέρος κάθε ποδαρικού υπάρχει μεταλλική πλάκα με οπές για βίδωμα ή στήριξη στο έδαφος.

Η άνοδος στην εξέδρα γίνετε από μια σκάλα με πέντε πατήματα διαστάσεων 80Χ30 εκατοστά κατασκευασμένη από μεταλλικό σκελετό και πλακάζ θαλάσσης (σημύδα) διαστάσεων 80 Χ 30 Χ 2 εκατοστά με αντιολισθητική επιφάνεια (αφροκάρ) που δημιουργούν τα πατήματα τις σκάλας. Η ένωση μεταξύ του πατήματος και του ριχτού επικαλύπτεται με γωνία αλουμινίου διαστάσεων 25 Χ 25 εκατοστά.

Η σκάλα έχει την δυνατότητα της εύκολης τοποθέτησης σε οποιαδήποτε πλευρά της εξέδρας.

Η σκάλα σε κάθε πλευρά της, έχει κάγκελα που κατασκευάζονται από τρείς κοιλοδοκούς 40Χ40Χ90  και ανάμεσά τους προσαρμόζονται 4 τεμάχια κυκλικού σωλήνα Φ20. Τα κάγκελα είναι αποσπόμενα για ευκολότερη μετακίνηση και αποθήκευση ενώ το ύψος του κιγκλιδώματος είναι 100cm.

Γενικά τεχνικά χαρακτηριστικά:

Οι κοιλοδοκοί 60 Χ 30 Χ 3mm(DIN171/En10025) είναι από χάλυβα κατηγορίας S235

Όλα τα ξύλινα μέρη είναι βαμμένα ηλεκτροστατικά για αντοχή σε εξωτερικό χώρο, βαμμένα με χρώματα υδατοδιαλυτά και ασφαλή για τους χρήστες για τους οποίους προορίζονται όπως προδιαγράφεται από την οδηγία ΕΝ1176-2008 δίνοντας μεγάλη διάρκεια ζωής στην βαφή κατάλληλα για εξωτερική χρήση. Ακόμα τα χρώματα που χρησιμοποιούνται είναι μη τοξικά και μη αναφλέξιμα σύμφωνα με τις προδιαγραφές της ευρωπαϊκής Ένωσης.

Η σημύδα (πλακάζ θαλάσσης) είναι εμποτισμένα φίλα σε ειδικές κόλλες και ρινίσματα σιδήρου, με ανθεκτικό εξωτερικό φιλμ μεγάλης αντοχής ,είναι αντιολισθητικό και δοκιμασμένο σε αντίξοες καιρικές συνθήκες. Η ειδική σύνθεση του το καθιστά μοναδικό υλικό στην κατηγορία του γιατί αποτελείται από διάφορες στρώσεις πεπιεσμένης μοριοσανίδας (ανάλογα το ολικό πάχος του) t=1,5mm.

Όλες οι εκτεθειμένες επιφάνειες είναι στρογγυλεμένες, ώστε να μην υπάρχουν αιχμηρά άκρα όπως προδιαγράφεται από την οδηγία ΕΝ1176-2008.
